Решение для морфологического анализа цифровых препаратов во флуоресцентной микроскопии. Специализированные средства автоматического выделения и количественного анализа цитохимических и флуоресцентных меток различных типов. Анализ морфологии, формы, меток, оптической плотности и концентрации. Статистическая обработка сохраненных измерений.

Основные преимущества:

1. Моторизованный микроскоп и цифровая камера Vision
2. Автоматическая подготовка цифровых препаратов
3. Автофокус – автоматическая настройка резкости
4. Редактор и атлас цифровых препаратов
5. Анализ морфологии и классификация элементов
6. Настраиваемый справочник объектов и параметров исследования
7. Средства автоматического выделения флуоресцентных меток
8. База данных: хранение, сортировка и поиск
9. Статистическая обработка и создание отчета по анализу
10. Удобный доступ к результатам анализа и цифровым препаратам
11. Телемедицина и удаленные консультации с коллегами
12. Обучение специалистов: научных работников, врачей, лаборантов и студентов

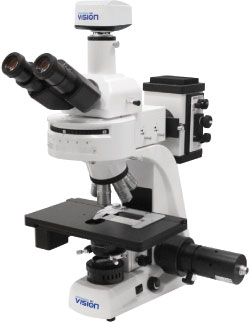

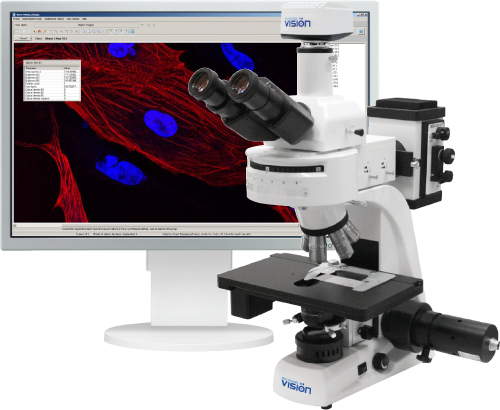

Моторизованный флуоресцентный микроскоп

Моторизованный микроскоп – основная часть системы анализа

Решение Vision построено на моторизованном микроскопе, который реализует 3 основных автоматических функции: сканирование вдоль осей X/Y и фокусирование по оси Z.

Моторизованный микроскоп полностью меняет ваш стиль работы – с ручного на автоматический, что делает вашу работу более эффективной. В его дизайне приоритет отдан удобству и простоте. Вы работаете за единой системой: микроскоп, камера, компьютер – и не тратите время на ручные операции с микроскопом.

Цифровой препарат получается путем оцифровки микроскопического изображения при помощи камеры Vision, подключенной к тринокулярному выходу микроскопа через корректирующий адаптер.

Слайд обычно сканируется при малом и большом увеличении (чаще всего с объективом 10x и 40х), что позволяет легко перемещаться и менять масштаб без потери качества и гарантирует повторяемость результатов по сравнению с обычным просмотром под микроскопом.

Мы приложили все усилия для обеспечения точности, надежности и повторяемости при использовании данного решения. Контроль всех приводов осуществляется программным обеспечением и блоком управления.

Полный контроль вашей камерой Vision

Создание цифрового препарата

	1. Cоздайте цифровой препарат Приготовьте микроскопический препарат и установите его на предметном столике моторизованного микроскопа. Определите параметры: размер, толщину и положение объекта, наличие или отсутствие автофокуса. Далее система Vision автоматически подготавливает цельный цифровой препарат.
	2. Выберите определенные участки на цифровом препарате При необходимости проведите дополнительное сканирование на более высоком увеличении (40x или 100x). Это позволит получить дополнительную количественную информацию, а также существенно улучшить детализацию отдельных фрагментов первичного изображения.
	3. Надежно сохраните в базе данных Цифровые микроскопические препараты сохраняются в базе данных. Используйте «редактор цифровых препаратов» чтобы импортировать, экспортировать и корректировать кадры и цифровые препараты. Цифровые микроскопические препараты доступны для удаленных консультаций с коллегами, видеоконференций, публикаций в специализированных социальных сетях и т.д.

Редактор и атлас цифровых препаратов

Редактор предназначен для организации и манипуляции с кадрами в цифровом препарате.

В редакторе отображаются дата, регистрационный номер и название всех цифровых препаратов. При выделении препарата в галерее автоматически отображаются все его кадры, которые вы можете масштабировать по своему усмотрению.

С помощью редактора вы можете выполнить следующие действия:
– импортировать микроскопические кадры, записанные с помощью внешних программ
– скопировать или перенести кадры из одного препарата в другой цифровой препарат
– выполнить дополнительные действия над кадрами препарата: «Наложение» или «Расширенный фокус»

Анализ изображения

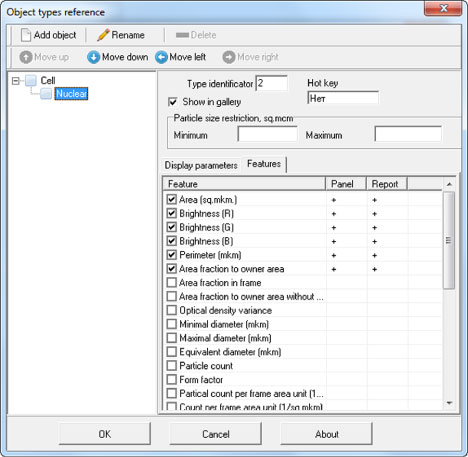

Справочник объектов анализа

Определитесь с набором исследуемых объектов, задайте их характер и установите зависимости между ними. В зависимости от характера исследуемого объекта вы получите необходимые измерения.

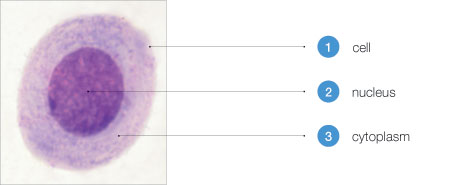

Настройка справочника для подсчета ядерно-цитоплазматического отношения у серии клеток

1. Определяйте объекты исследования и выбирайте необходимые параметры для расчета.
2. Имеется 2 объекта: клетка (1) и ядро (2), характер у обоих – область, причем ядро находиться внутри клетки, т. е. ядро является владельцем клетки.
3. В итоге получается следующая структура:
   – Клетка
   – Ядро
4. Далее выбирайте параметры для измерения, чтобы посчитать ядерно-цитоплазматическое отношение.
5. Для клетки (1) выбирайте – площадь, для ядра (2) – площадь и доля площади к дополнению владельца. Дополнение владельца в данном случае будет является цитоплазма (3).
6. Теперь вы имеете структуру в справочнике для подсчета ядерно (2) -цитоплазматического (3) отношения.

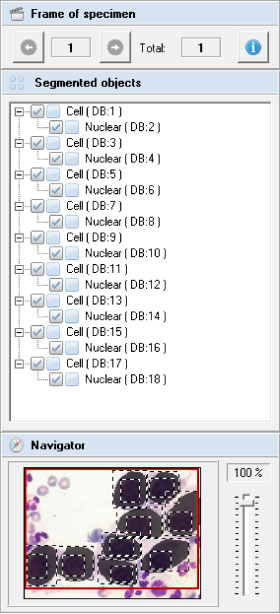

Дерево объектов анализа

Все элементы анализа у вас под рукой Дерево объектов анализа – это организованный список, который содержит все объекты анализа. Выберите объект в дереве и система отобразит всю информацию по его параметрам измерения. Если какая либо информация в данный момент вас не интересует, например, метки и комментарии мешают вашей работе, просто уберите флаг отображения, и они скроются. Чтобы снова увидеть ваши пометки – активируйте флаг отображения. Измеряемые параметры – площадь – доля площади к дополнению владельца – доля площади владельца – яркость (R, G, B) – дисперсия оптической плотности – минимальный диаметр – максимальный диаметр – эквивалентный диаметр – фактор формы – количество – количество в кадре – количество во владельце – количество на единицу площади (1 мм2) – площадь включений – количество включений – эксцентриситет включений – доля включений – доля без включений – оптическая плотность (R, G, B) – периметр – индекс поляризации – и другие

Классификация и анализ объектов

Гибкая и мощная классификация под необходимые задачи анализа

Классифицируйте объекты анализа по необходимым критериям для создания отчета.

Выберите необходимый объект анализа и параметр измерения для классификации.

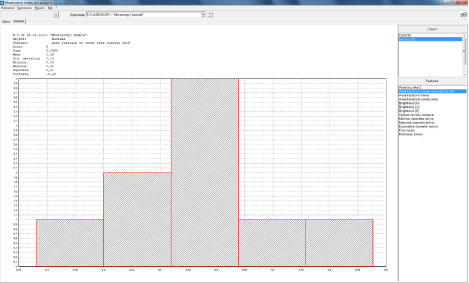

Система автоматически выполнит измерения и выведет результаты в наглядной форме – на гистограмме.

Флуоресцентный анализ

Изображение с меткой DAPI


Изображение с меткой FITC


Изображение с меткой TRITC


Суммарное изображение

Получение суммарного изображения путем сложения серии исходных изображений с различными флуоресцентными метками

Cпециализированные средства автоматического выделения и количественного анализа цитохимических и флуоресцентных меток различных типов (Acridine Orange, Auramine, EGFP, FITC, S65T, RSGFP, Rhodamine 237, RH414, RH421, RH795, LDS751,TRITC, Proqidium Iodine, RFP, DAPI, Hoechst 33342, Hoechst 34580, AMCA и другие)

Применение флуоресцентного анализа
– диагностика инфекций: микобактерии туберкулеза, уреаплазмы, микоплазмы и др.
– диагностика опухолевых заболеваний: рак шейки матки, рак молочной железы, гепатома и др.
– диагностика генетических заболеваний
– диагностика ДЗСТ (диссеминироманные заболевания соединительной ткани): ревматоидный артрит, СКВ, ревматизм, синдром Шенгрена и другие.
– диагностика аутоимунных заболеваний различных органов
– использование в ЭКО для исключения врожденных патологий
– научные исследования в гистологии и цитологии

Морфологический анализ флуоресцентного изображения

	1. Захватите изображение флуоресцентного препарата c меткой FITC.
	2. Захватите изображение флуоресцентного препарата с меткой TRITC.
	3. Получите суммарное изображение путем сложения серии исходных изображений с различными флуоресцентными метками.
	4. Выделите исследуемые метки и проанализируйте их. По меткам производится расчет параметров и они помещаются в дерево объектов анализа.
	5. Классифицируйте исследуемые метки. Создавайте и печатайте отчет анализа.

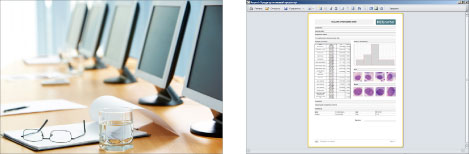

Создание отчета

Профессиональный отчет

Параметры анализа экспортируется в Microsoft Excel, где вы можете провести дополнительные аналитические расчеты с полученными результатами а так же вставить дополнительные элементы необходимые для более обширного, детального отчета.

Отправляйте отчет по электронной почте вашим коллегам, выкладывайте в специализированные социальные сети в Интернет или просто печатайте на принтере.

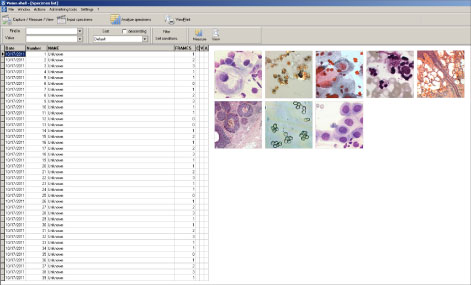

База данных

Надежная база данных

База данных Vision хранит все данные о пациентах, результаты анализа, препараты и отчеты. Данные представлены в виде карточек пациента и привязанных к ним анализов. Возможность быстрой оценки динамики изменения анализов у одного пациента, проведенных в разное время.

Автоматическое сохранение результатов в базе данных исключает потерю анализа. Современные инструменты организации данных: фильтры и сортировка помогут вам не тратить лишнее время на поиск.

Хранение, статистическая обработка, быстрый поиск, совместная работа, удаленное подключение через Интернет и интеграция в другие информационные сети (ЛИС/ГИС).

Если вам необходимы специальные бланки или дополнительные поля к карточке пациента, мы поможем настроить базу данных по вашим требованиям.
